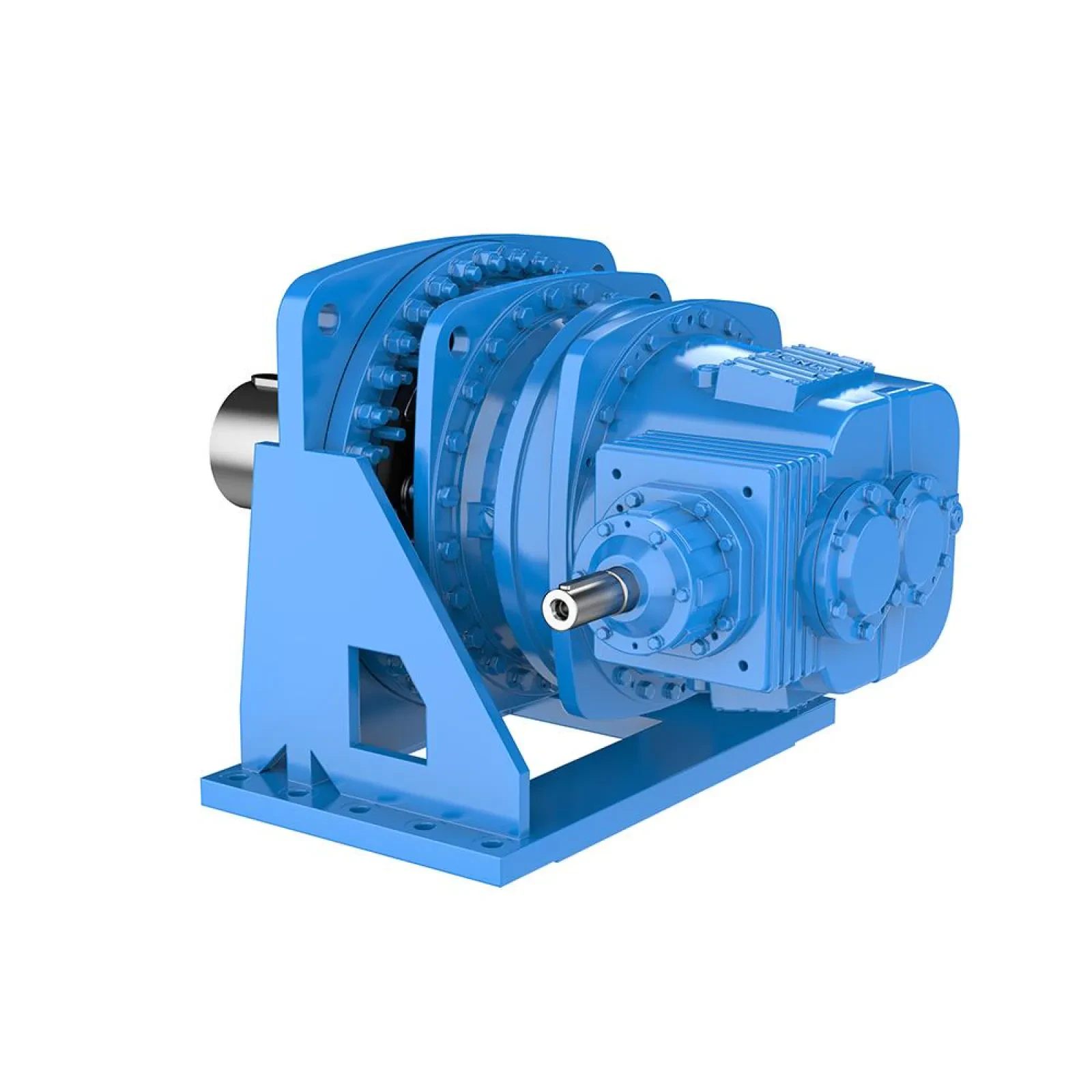

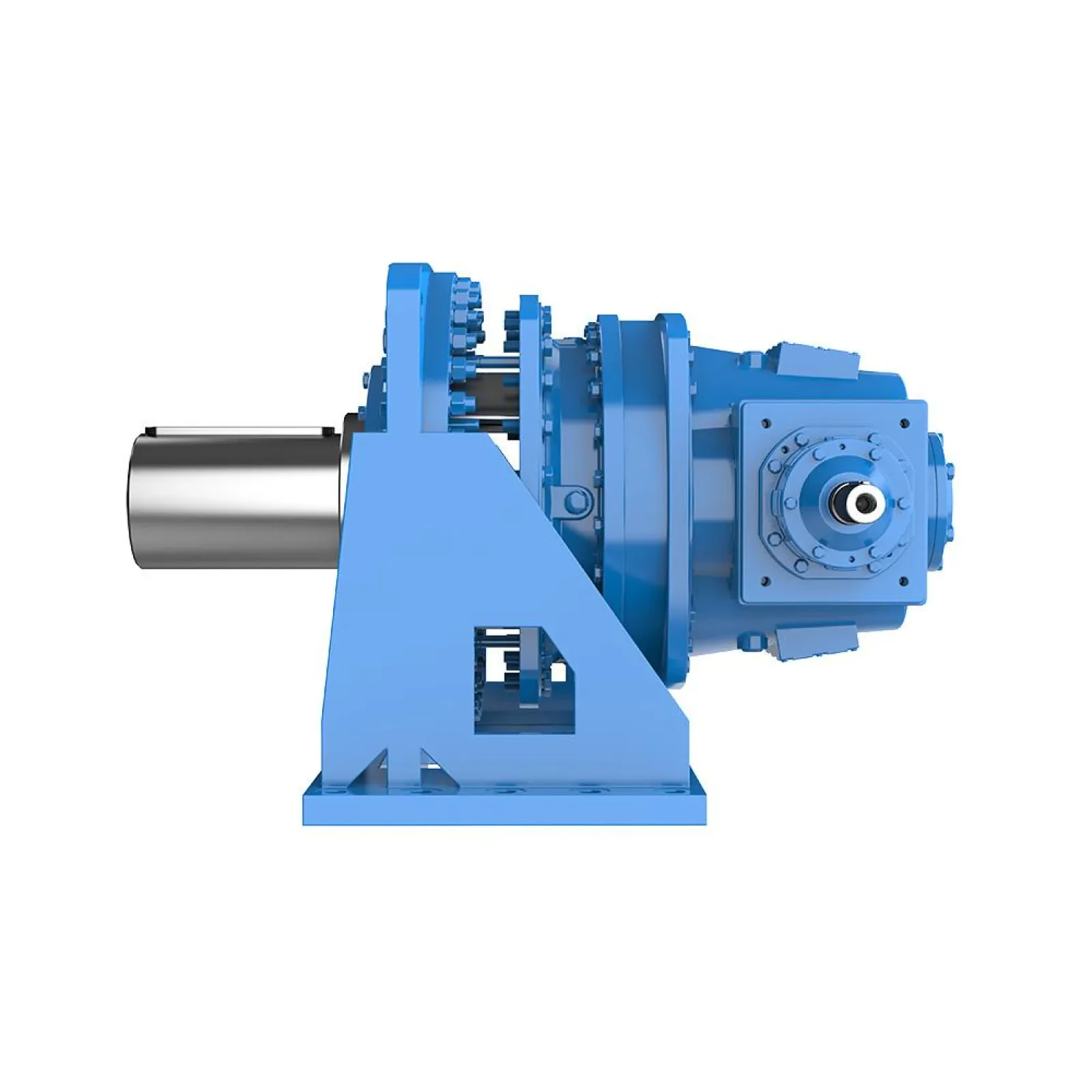

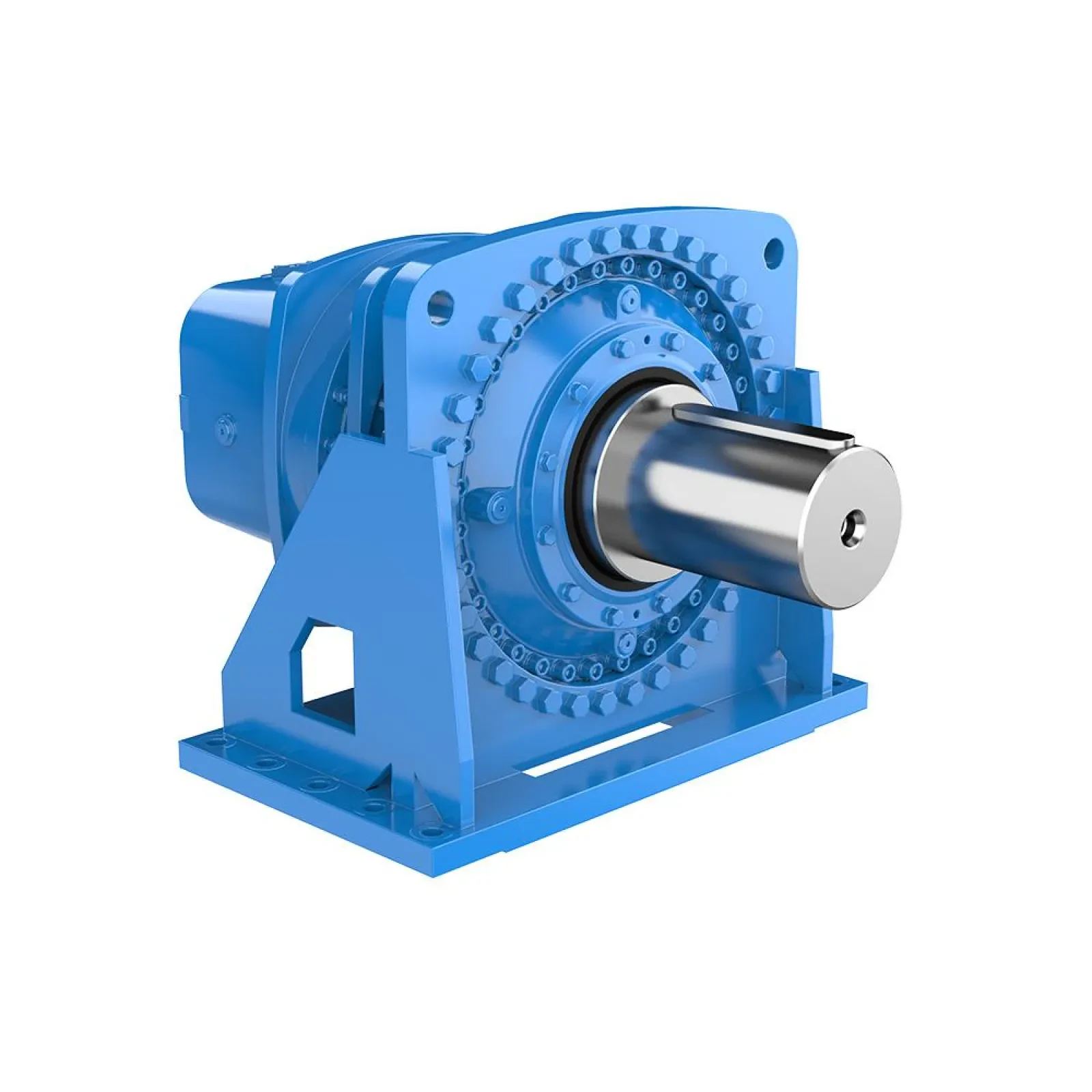

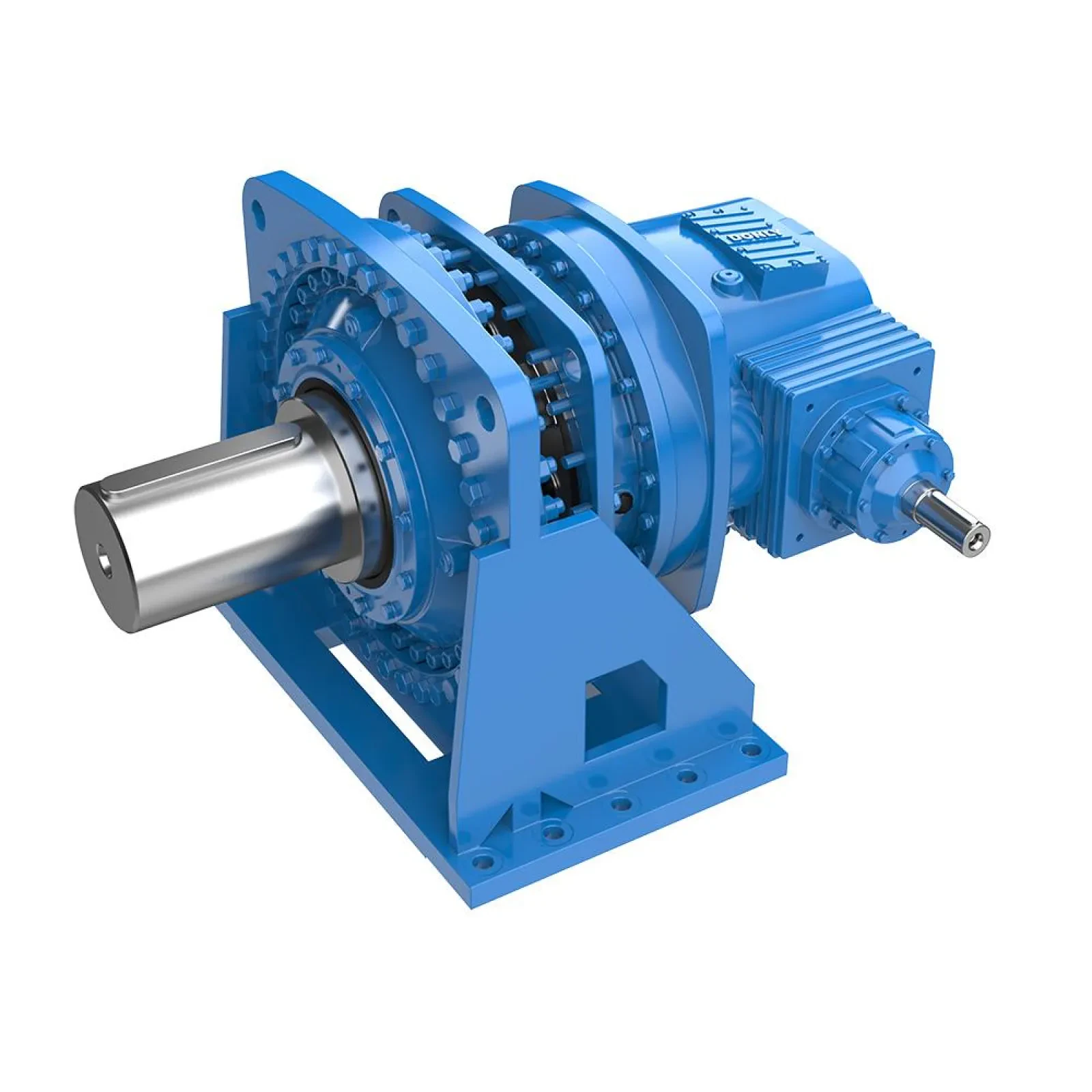

DLP
Планетарные мотор-редукторы
Обзор
Диапазон скоростей 25 ~ 4000
Диапазон крутящего момента:
максимальный крутящий момент до 2600 кн. м
Краткая информация
- Основные компоненты спроектированы и изготовлены модульным и серийным способом.
- Улучшена несущая способность и снижен уровень шума за счет модификации поверхности зубьев.
- Повышена прочность входного вала, способного выдерживать большие радиальные нагрузки и изгибающие моменты, обеспечивая безопасность.
- Разнообразные формы уплотнений и отличная защита от утечек масла.
- Комплексная система охлаждения и отвода тепла эффективно повышает эффективность всей машины и срок службы компонентов.
Модель | P | Размер | 3-29 |
Допустимый крутящий момент | макс. 2600КН.м. | Тип монтажа | Горизонтальный/Вертикальный |
Диапазон передаточного числа | 25-4000 | Выходная скорость | 0-1800об/мин |
Корпус | HT250 | Цвет | RAL 5015 |
Материал шестерни | 20CrMnTi | Вариант выхода | Полый вал, сплошной вал, шлицевой |
Вариант входа | Сплошной вал | Спецификация | Q/DT 61042-2017 |
Смазка | L-CKC320 |
|
- От корпуса до внутреннего механизма используется модульная конструкция, подходящая для массового производства и гибкого выбора.
- Распределение нагрузки шестерни и ее контактной поверхности зуба оптимизируется путем моделирования шестерни, корпуса и планетарной рамы.
- Входной конец изделия имеет четыре формы: коаксиальный вал с конической шестерней первого порядка, прямоугольный вал, параллельный вал с косозубой передачей первого порядка и конусный зуб первого порядка — винтовой прямоугольный вал.
- Малый размер, компактная конструкция, высокая жесткость на кручение.
- Превосходное соотношение цены и качества и быстрое время доставки.
Подходит для всех областей применения с высоким номинальным крутящим моментом и низкой выходной скоростью, например, таких как:
- Сухие материалы для строительства.
- Материал заполнения для производства цемента.
- Низкоскоростной смеситель и фильтр.
- Пищевая промышленность.
- Измельчитель целлюлозы
- Бумажная промышленность.
- Вентилятор градирни, вентилятор.
Эта серия широко используется в приводных устройствах, таких как смесители, валковые прессы, дробилки, элеваторы, барабанные экструдеры, роторные машины и т. д.

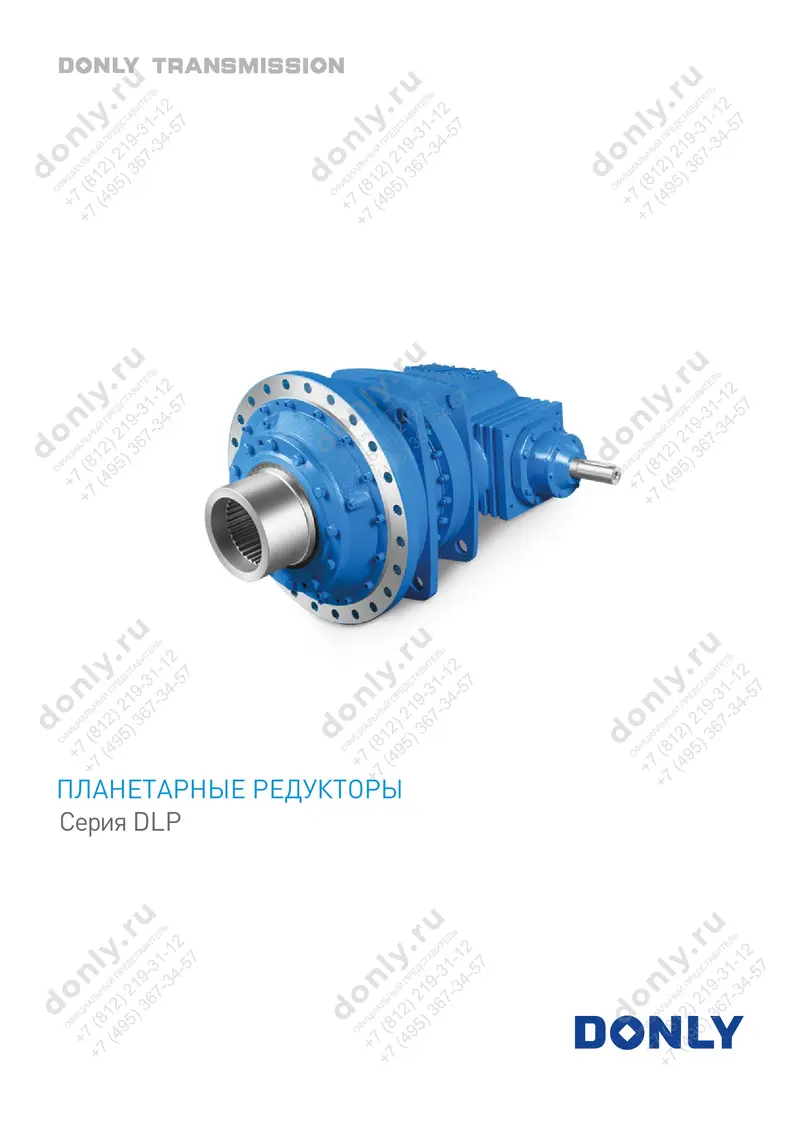

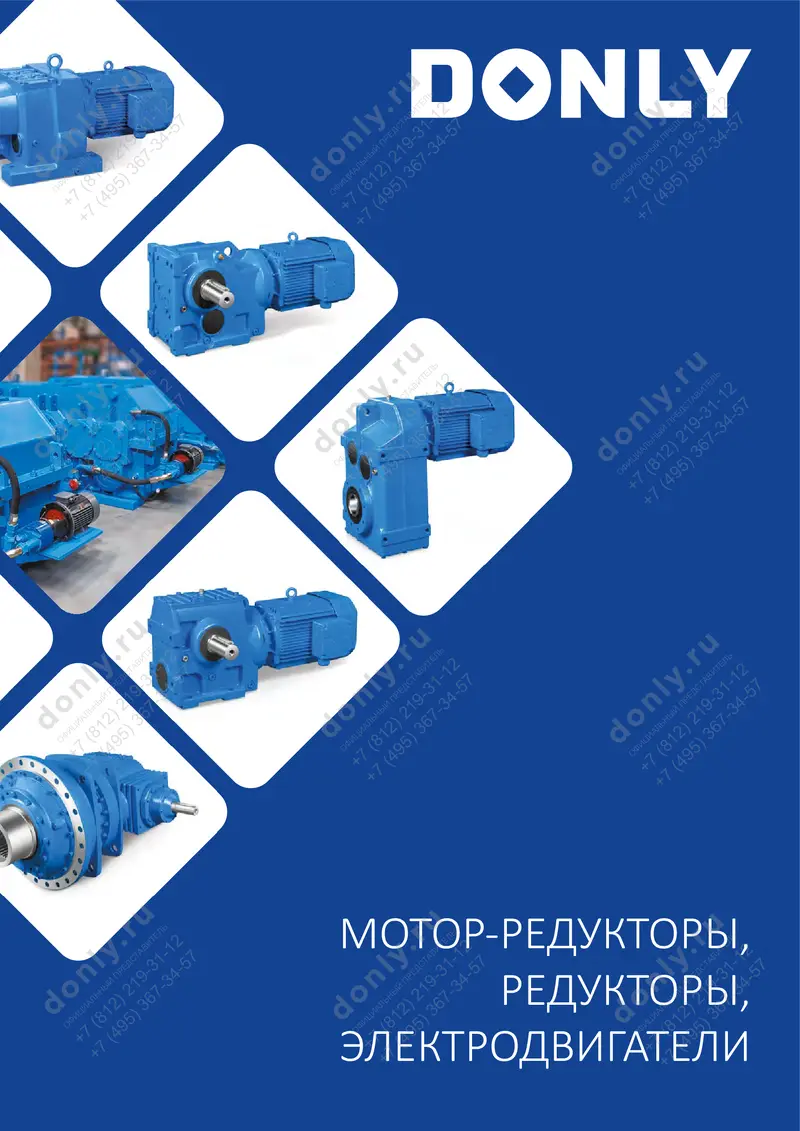

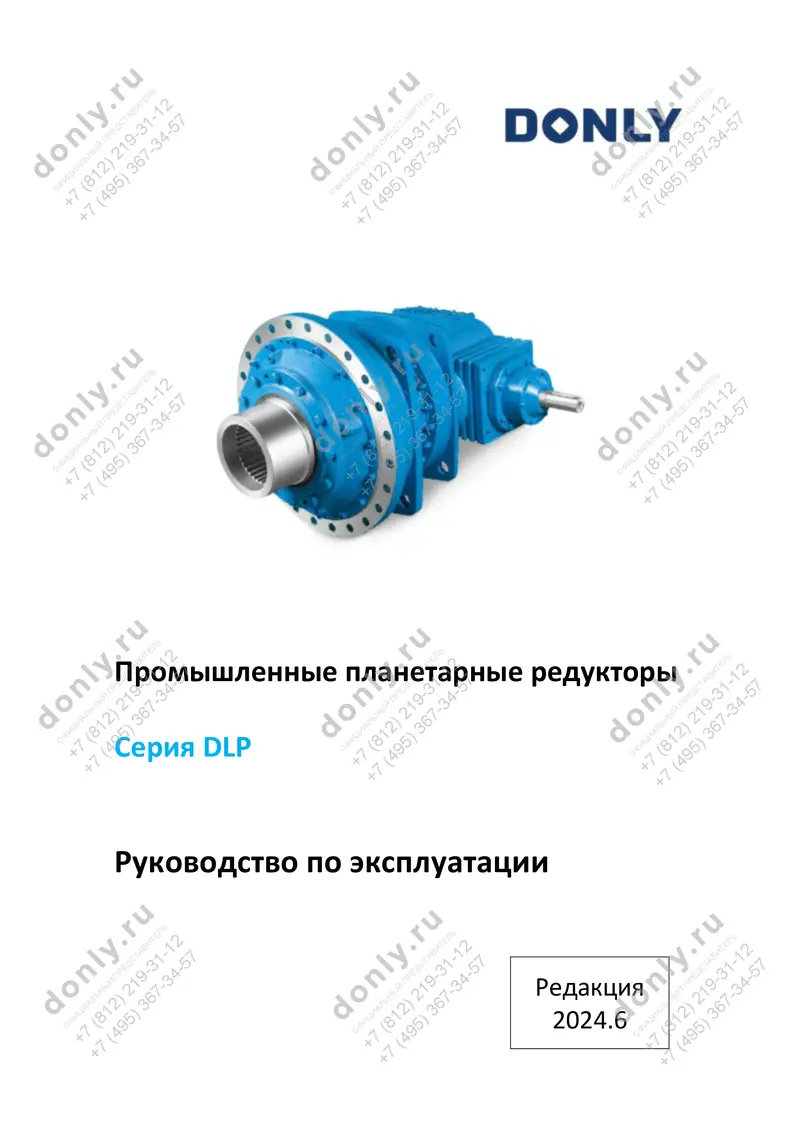

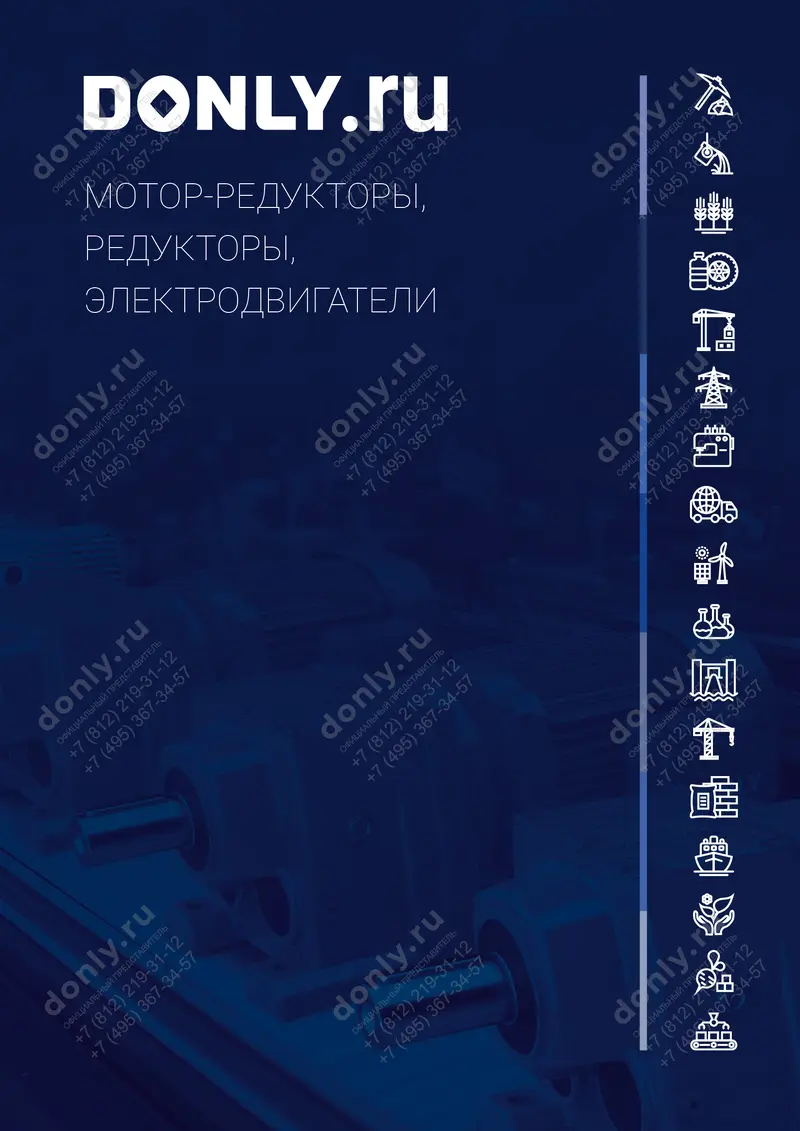

Документация
