DR

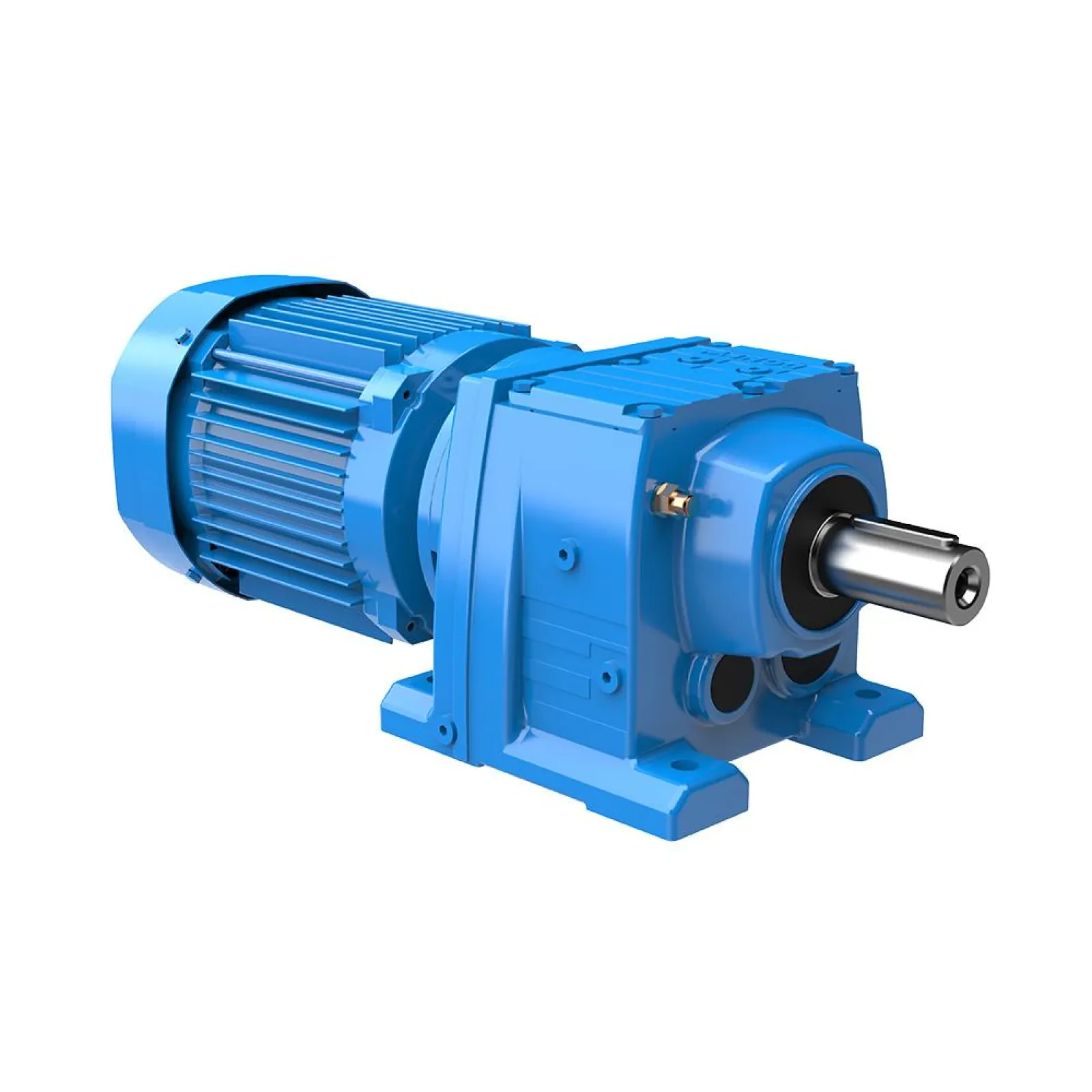

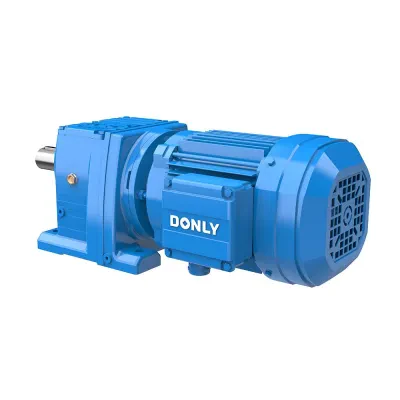

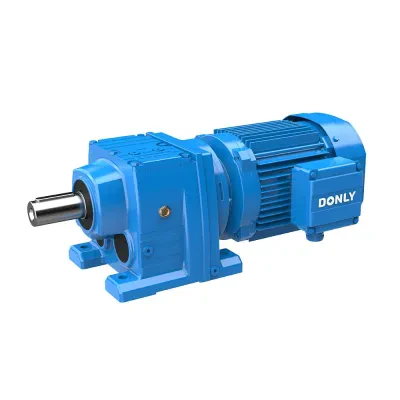

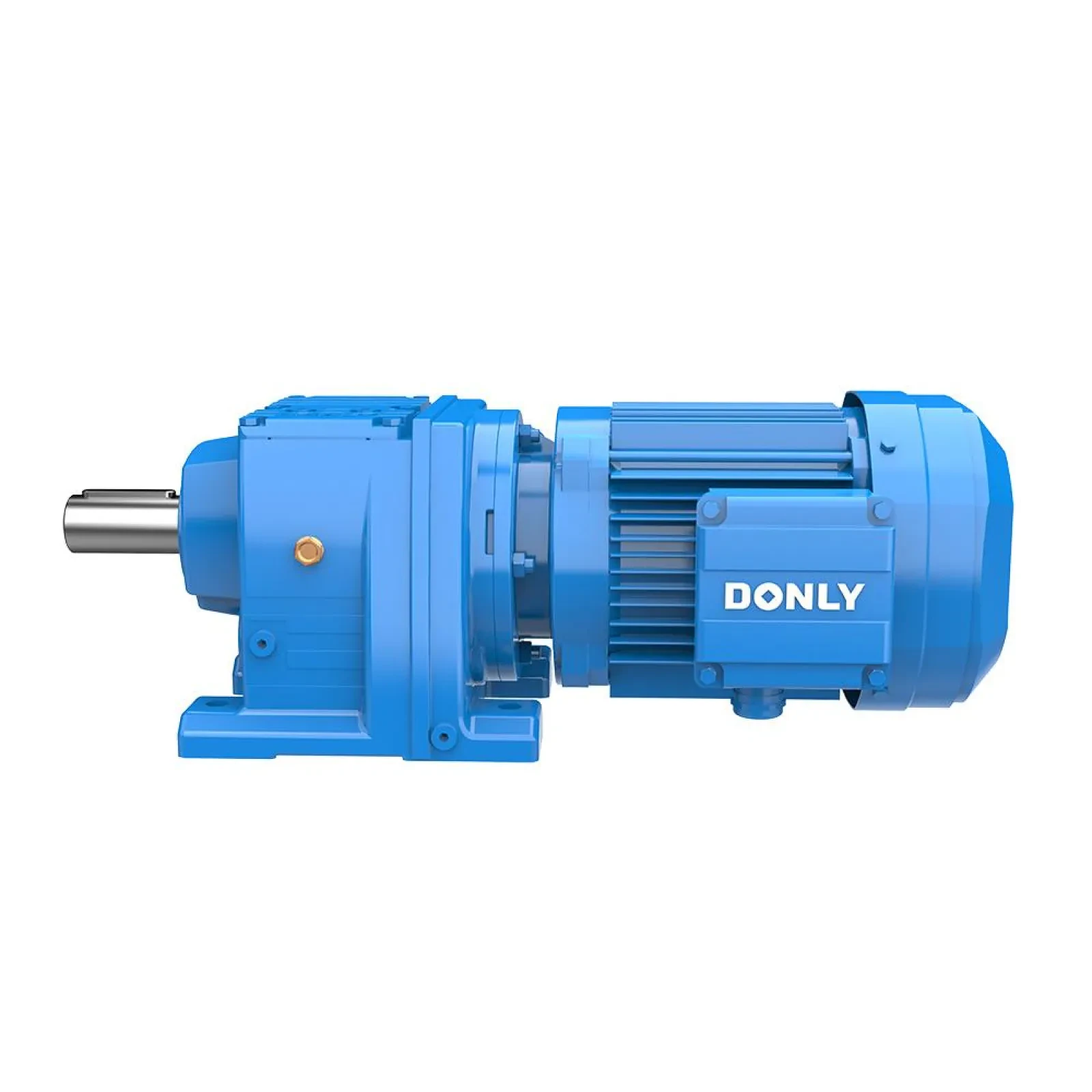

Соосно-цилиндрические мотор-редукторы
Обзор
Выходная скорость (об/мин) 0,06-826
Выходной крутящий момент до 18000
Диапазон мощности двигателя (кВт) 0,12-160
Краткая информация
- Основные компоненты спроектированы и изготовлены модульным и серийным способом.
- При использовании первой, второй или третьей ступени редуктора входной и выходной валы в основном соосны. Оснащен стандартными или нестандартными интерфейсами двигателя, с креплением на лапах, фланце и на валу.
- Шестерни изготовлены из высококачественной низкоуглеродистой легированной стали посредством процессов цементации, закалки и шлифования, что обеспечивает более надежную работу, высокую точность передачи и низкий уровень рабочего шума.
| Выходная скорость (об/мин) | 0,07-610 |
| Выходной крутящий момент | до 20900 |
| Диапазон мощности двигателя (кВт) | 0,12-200 |
| Диапазон передаточных чисел | 4,58 - 19500 |
| Количество ступеней | 2 или 3 |
| Способ монтажа | Лапы, фланец, моментный рычаг |
| Типоразмеры | 11 моделей |
| Варианты входа | Адаптеры для моторов по стандарту IEC, свободный входной вал. |
| Опции для мотора | Температурная защита обмоток. Независимый вентилятор. Энкодер. Электромагнитный тормоз |
- Конструкция мотор-редуктора предполагает создание различных сочетаний мотора и редуктора для создания самого подходящего варианта, согласно техническим требованиям.
- Два косозубых редуктора в сочетании с двигателем (многоступенчатым редуктором) могут достигать чрезвычайно низкой выходной скорости;
- Высокая точность передачи, особенно подходит для частого запуска, может быть подключена ко всем типам редукторов и конфигурациям различных типов моторов.
- Большее количество передаточных чисел удовлетворяет требованиям точной выходной скорости.
- Мотор-редуктор может поставляться для горизонтальной или вертикальной установки в шести положениях.
- Используйте одно-, двух- или трехступенчатое понижение с помощью высокоскоростного привода двигателя. Центральная линия на входе параллельна центральной линии на выходе.
- Эта серия редукторов может быть оснащена различными типами двигателей, образующих электромеханическую интеграцию, полностью обеспечивающую качественные характеристики продукта.
- Увеличение мощности, снижение шума и повышение эффективности за счет шлифования и модификации шестерен.
Мотор-редукторы данной серии широко используются в металлургической, энергетической, пищевой, химической, угольной отраслях промышленности, а также в оборудовании, используемом при производстве керамики, цемента, в грузоподъемной и портовой технике.
